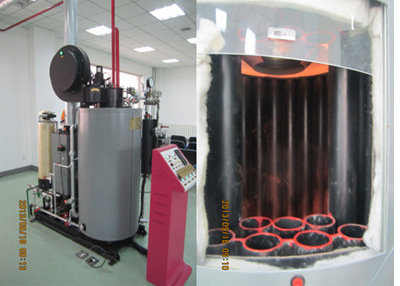

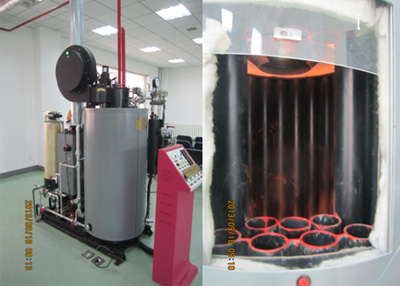

立式燃油（气）锅炉模拟教学设备

    锅炉本体、附属设备安全附件、阀门等为实物仿真，并可进行相应模拟操作，且能够对运行状况进行显示（如水位、压力、温度、送风和引风量调节、点火、水位表冲洗等）进行显示。锅炉选用国内目前在用的具有代表性的典型炉型立式燃油（气）锅炉图纸，按一定比例将真实锅炉缩小制作。锅炉外形、配备的附属设备、安全附件和操作阀门等均为真实部件，能供司炉人员操作。）锅炉与附属设备操作的安全附件和阀门为信号采集点。系统能将采集到的信号，利用信号传递技术输送到电控柜内，由PLC可编程序控制系统对信号进行处理。利用网络通信模块将PLC可编程序控制系统处理的信息传递到系统计算机。计算机内利用“力控”软件应用技术将处理的数据体现在模拟系统客户端。客户端的数据通过网络传送到系统服务器内，由服务器对数据进行处理后反馈到客户端。

立式燃油（气）锅炉模拟教学设备主要配置
锅炉附属设备（真实）：鼓风机、水泵、油泵、燃烧器、水处理装置、省煤器、热交换器、分汽缸等。

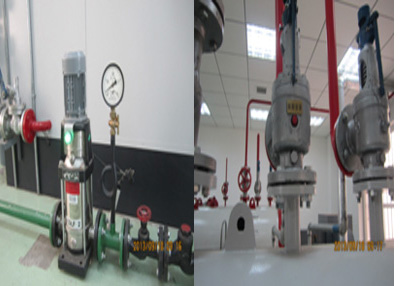

安全附件及阀门（真实）：安全阀、压力表、水位表、各管路系统的操作阀门等内部改装及装配。
连接管路：锅炉各系统连接管路。
电控柜：包括PLC、电源、控制按钮指示灯、端子、水位计等。

功能模块
立式燃油（气）锅炉模拟机由8大功能模块组成
（1）3D动画模拟教学模块
（2）演示模块
（3）训练模块
（4）考核模块
（5）数据库管理模块
（6）用户管理模块
（7）帮助模块
（8）系统维护模块

系统软件功能
（1）锅炉各系统工作流程与正确操作演示功能；
（2）上机操作训练功能；
（3）考核功能；
（4）试题自选试题、随机选题、自动组卷功能；
（5）考试计时功能；
（6）考核自动打分功能；
（7）学员信息管理功能；
（8）学员数据库管理功能；
（9）学员信息导入导出功能；
（10）数据库维护功能；
（11）备份数据库功能；
（12）身份证识别系统功能；

系统演示功能
（1）水位控制系统及冲洗水位表；
（2）送风系统；
（3）排污系统；
（4）锅内烟气流程系统；
（5）水循环流程系统；
（6）压力系统；
（7）安全附件出现故障时操作系统；
（8）安全附件正常操作系统；
（9）锅炉出现故障时操作系统；
（10）锅炉正常运行操作系统；
