燃油（气）锅炉模拟教学设备

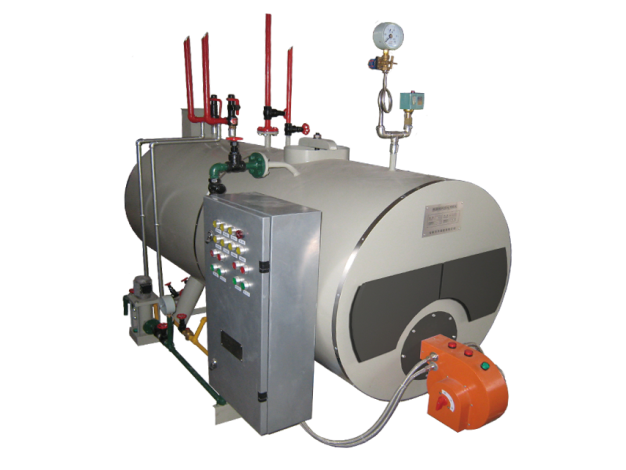

      卧式燃油（气）锅炉操作培训模拟机采用国内目前在用的、具有代表性的典型炉型作为模拟机型。其锅炉外形、附属设备、安全附件和操作阀门等部件以及安装位置，完全仿照真实锅炉按一定比例缩小制作。所有安全附件和阀门均为真实部件，牢固耐用，可供司炉人员操作练习，真实展现锅炉操作场景。采用微机控制技术通过指导语言、灯光显示、电感效应，实现机电一体，在培训模拟机上演示锅炉运行的各种工况和故障状态，供操作人员进行实际操作训练和考核。培训模拟机模仿了锅炉结构，配置了相应的附属设备和安装了与实际一样的水、汽、油、气管路和操作阀门。操作简便，使用直观，不用燃料，不作热交换，而操作的动作功能与实际锅炉一样，具有真实感，适于锅炉操作人员教学培训考核使用。也可作为锅炉管理人员、检验人员培训教育使用。

教学功能

1、锅炉附件：炉排减速器、鼓风机、引风机、除渣机、水泵、除尘器、分汽缸及连接管道等，让学员直观的了解锅炉附属设备结构和安装位置。
2、真实地安装了锅炉所有安全附件：安全阀、压力表、水位表、排污阀等，让学员了解锅炉安全附件结构和安装位置。
3、真实地模拟了锅炉压力、给水、排污、燃烧、风烟系统，让学员了解锅炉各工作系统。
4、编辑了锅炉各工作系统的流程演示，生动演示锅炉各工作系统流程的工作状态。
5、编辑了锅炉的正常操作、安全操作、锅炉故障应急操作演示动画，模拟再现锅炉运行、故障现象。

训练功能

1、采用了真实的安全附件和操作阀门，学员可以上机操作。
2、操作培训模拟机采用信号采集、信号传输集中控制技术，计算机软件应用技术，模拟锅炉运行中工作参数（压力、水位）的逻辑关系和设备运行的状态，配备声光技术等给司炉人员营造锅炉运行现场的真实环境。
3、锅炉操作培训模拟机在学员训练操作时，可用投影屏幕跟踪演示，并有知道语言进行提示。
4、在考核系统的数据库中设置了标准步骤，学员在上机训练时，考核（培训）模拟系统根据学员操作步骤与数据库标准步骤对照，自动提示错误步骤。
5、对操作训练题目进行练习，采用语音提示，并且具有初始状态不符语音提示功能，对操作步骤给出指导，以帮助学员掌握司炉操作要点和正确排除锅炉故障。

软件系统功能

演示功能                                                                                                模块功能
1）水位控制系统及冲洗水位表；                                                           1）演示模块；
2）送风系统；                                                                                       2）训练模块；
3）送煤除渣系统；                                                                                3）考核模块；
4）排污系统；                                                                                       4）数据库管理模块；
5）锅内烟气流程系统；                                                                         5）用户管理模块；
6）水循环流程系统；                                                                             6）帮助模块。
7）压力系统；
8）安全附件出现故障时操作系统；
9）安全附件正常操作系统；
10）锅炉出现故障时操作系统；
11）锅炉正常运行操作系统。



                                                      卧式燃油（气）锅炉操作培训模拟机平面图
