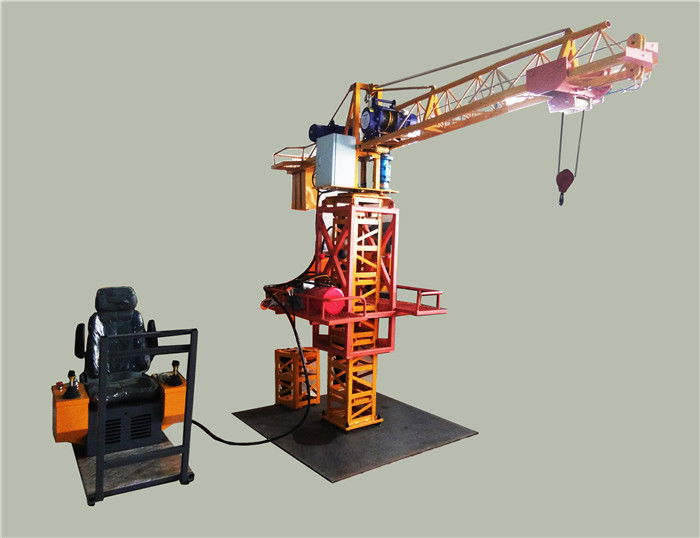

塔吊安装拆卸模型

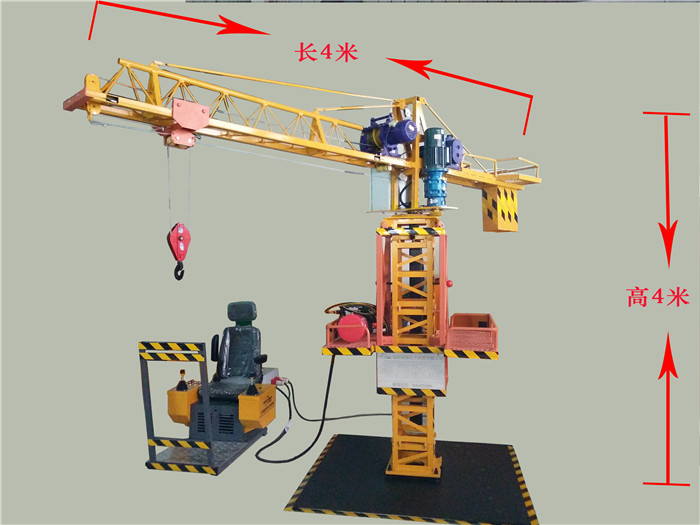

1.     整机配有五个标准节,五个标准节加完后的高度为4米,平衡臂和起重臂总长度为4米。

2.     塔机标准节尺寸长:30cm,宽:30cm,高:50cm。标准节是通过高强度螺栓连接组成、标准节由国标4mm厚三角钢焊接而成。 标准节的四根主肢的两侧设计成凸凹结构、以便定位。

3.     塔吊起重臂和平衡臂,承受臂架拉绳及平衡臂拉绳传来的上部荷载,达到塔机平衡。平衡臂上需配有三个铁箱,铁箱里加上沙子或石子构成平衡重,其功能是将起重臂力矩达到平衡。

4.     塔吊底座采用14mm厚的钢板焊接而成,可以承载1.5吨重物,防止塔吊起吊重物时发生变形,导致塔机倒塌。

5.     外笼护栏采用15*25mm的菱形网焊接而成,网孔均匀,平整且摩擦系数大,结构稳定,可以承载200KG的重物。

6.     整机均采用喷砂处理,喷砂可使清洁的表面形成均匀而凹凸不平的粗糙面,以利于涂层的机械结合。用干净的压缩空气驱动清洁的砂粒对工件表面喷射,去除表面氧化膜,使部分表面钢铁产生晶格畸变,有利于涂层产生物理结合。钢铁在喷砂后可获得干净、粗糙和高活性的表面。

7.     整机采用喷塑处理。喷塑是将塑料粉末喷涂在钢材表面处理方法。将塑料粉末通过高压静电设备充电,在电场的作用下,将涂料喷涂到钢材的表面,粉末会被均匀地吸附在钢材表面,形成粉状的涂层;而粉状涂层经过高温烘烤后,会融化成一层致密的保护涂层;牢牢附着在钢铁表面。喷塑优点体现在色泽艳丽,防止钢铁生锈,延长机器的使用寿命。

8.     顶升装置采用的是220V交流双向液压泵站,可以顶升1吨的重物。外加双向节流阀,可以控制液压缸收缩的快慢。

9.     塔吊旋转装置,采用380V三项异步电机,加载减速机配合使用,这样可以降低转速,增加扭矩,从而保护电机,延长使用寿命。

10.   塔吊起重电机和行走电机采用工业380V三项异步卷扬机,卷扬机由气动马达,减速机,制动器,离合器,卷筒,限位保护装置及控制阀等构成,牵引力有100kg。卷绕钢丝绳通过滑轮组,使起重机吊钩提升或落下,把机械能转变为机械功,完成载荷的垂直运输装卸工作。

11.   塔机操作部分和模拟机硬件连接,包含皮质座椅,真机操作手柄,及开关按钮。和真机一样,配有220V电铃,回转制动开关,启动,停止按钮。操作步骤:先打开电锁,按总起按钮,再按警铃按钮,电铃响起,这样机器就能正常操作了。回转制动关闭,塔机停止转动,打开制动按钮,机器正常旋转。
