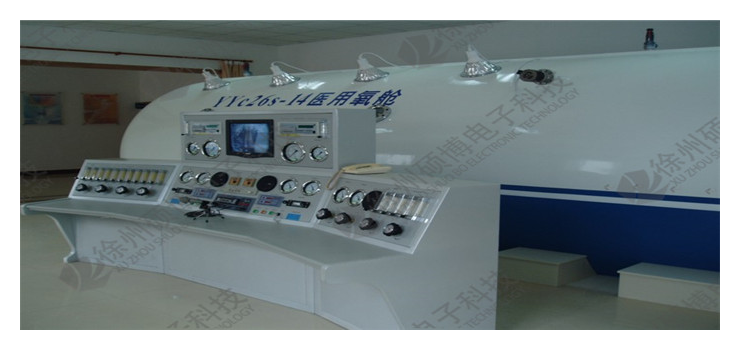

高压医用氧舱实操模拟电子考试系统

依据TSG Z6001-2019《特种设备作业人员考核规则》的要求，将其中规定的医用高压氧舱实际操作培训考核的内容，结合考核试题作为考核机训练和考核科目，在高压氧舱培训考核机上得以实现。采用微机控制技术通过指导语言、灯光显示、电感效应，实现机电一体，在培训考核机上演示医用高压氧舱运行的各种工况和故障状态，供操作人员进行实际操作训练和考核。培训考核机采用了真实的医用高压氧舱结构，配置了相应的附属设备和安装了与实际一样的管路和操作阀门。操作简便，使用直观，操作的动作功能与实际医用高压氧舱一样，具有真实感，适于医用高压氧舱操作人员教学培训考核使用。

软件系统功能

①安全技术教学模块
②3D 动画演示模块
③训练模块
④考核模块
⑤数据库管理模块
⑥用户管理模块
⑦帮助模块

1．氧舱型号：YC2200/4型

2．舱体型式：一舱二室四门

3．主要技术数据及要求：

    舱体直径：Φ2200mm。

    舱体长度：5220mm。

舱体容积：总容积18.4m³，主舱容积12.3m³、副舱容积6.1m³。

舱内有效高度：大于1.80m。

    地面净宽度：0.8m。

4. 设计压力： 0.30MPa（4.0ATA）。

5. 工作压力： 0.20MPa（3.0ATA）。

6. 治疗人数：4人.

7. 加减压控制方式：手动控制。

8. 加减压速率：

         最小加压速率：作治疗舱时≤0.004MPa/min 作过渡舱时≤0.004MPa/min

         最大加压速率：作治疗舱时≥0.050MPa/min 作过渡舱时≥0.100MPa/min

         最小减压速率：作治疗舱时≤0.008MPa/min 作过渡舱时≤0.008MPa/min

         最大减压速率：作治疗舱时≥0.050MPa/min 作过渡舱时≥0.080MPa/min

9. 温控要求：    夏季：24-28℃±2℃   冬季：18-22℃±2℃

10.舱内噪音： 加压时：≤65dB（A）    空调时：≤60dB（A）

空调实际噪音在55dB(A)左右

11. 舱内照度：舱内照度值Ë≥60Lx  照度不均匀度≤60%。

12. 舱内环境氧浓度：≯21%

13. 吸排氧阻力：吸氧阻力≮-50Pa  呼气阻力≯50Pa

14. 接地电阻值： ≯2Ω

15. 进舱电压： ≯12V

16. 舱外应急装置：

从最高工作压力降至0.01MPa的时间≤2.5分钟≥1.0分钟
